最近研究了下 Chrome 自带的 Trace Viewer，发现功能还挺强大的，用来做 Performance Profile，Timeline Tracing 等很方便，但官方的使用文档比较晦涩，资料也比较匮乏和分散，就专门整理了下。
注：Trace Viewer 其实可以脱离
chrome://tracing在线使用，具体操作后面会讲到

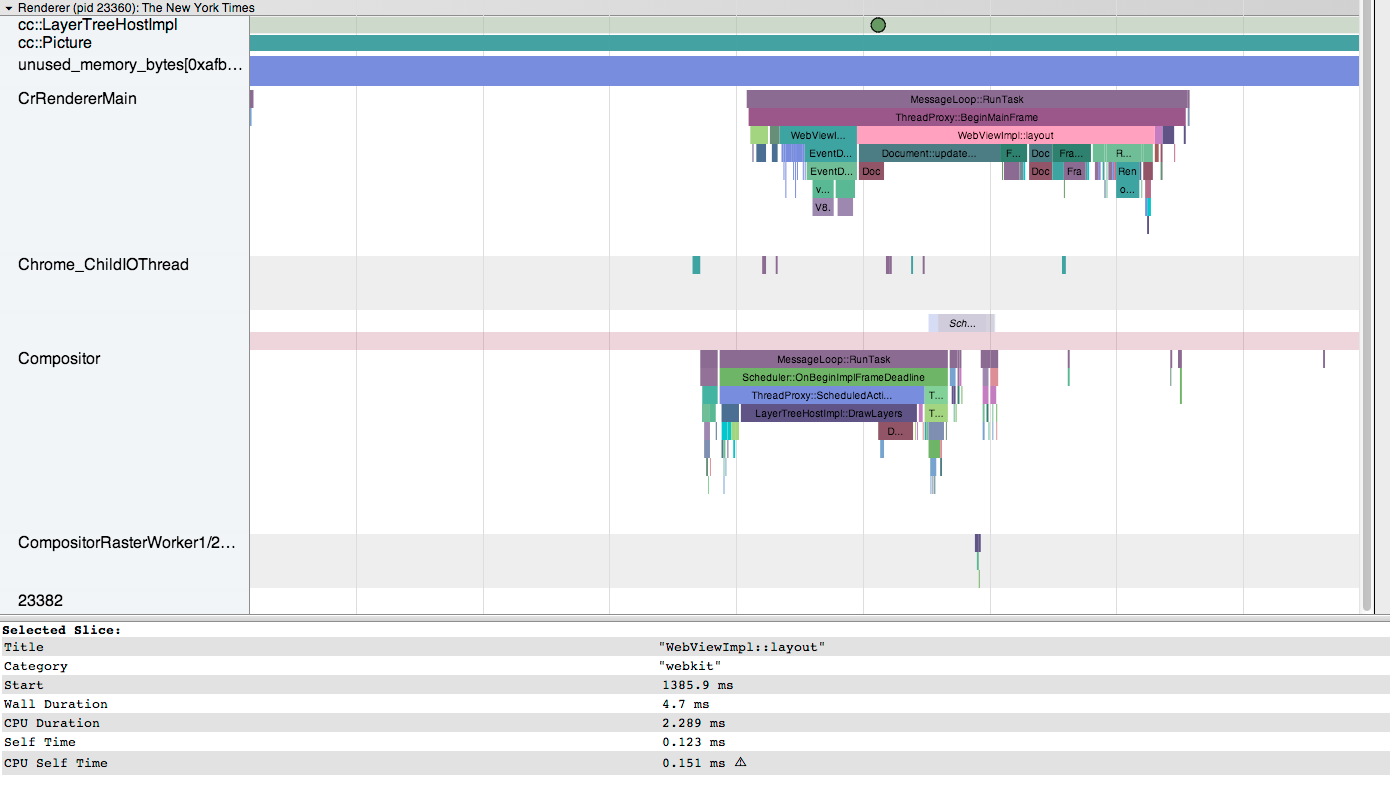

Trace Viewer 介绍
Trace-Viewer is the javascript frontend for Chrome
about:tracingand Androidsystrace. providing rich analysis and visualization capabilities for trace files, supporting both the linux kernel trace format and Chrome’s base/trace_event.
它是一个强大的可视化展示和分析工具，之前 google 有一个专门的 trace-viewer 项目，现在该项目合并到了 catapult 中, catapult 是 Chromium 工程师开发的一系列性能工具的合集，可以用来收集、展示、分析 Chrome、Website 甚至 Android 的性能。

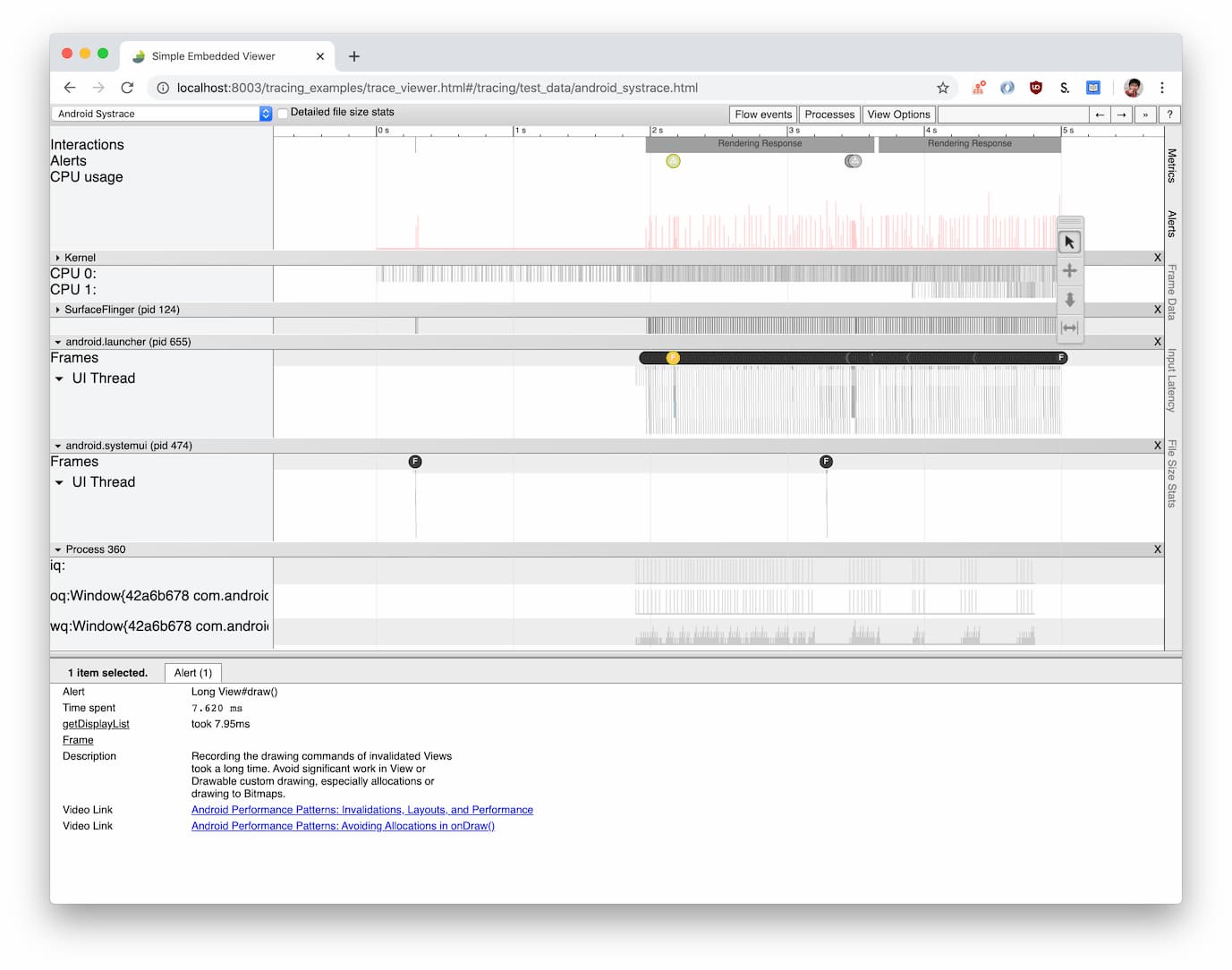

catapult 源码里包含了很多 test case，git clone 下来后，运行 $CATAPULT/bin/run_dev_server. 然后在浏览器中打开 http://localhost:8003/tracing_examples/trace_viewer.html 能看到很多 Demo
不过 Google 目前正在开发另一套工具 perfetto 打算替换 Trace Viewer，我初步使用了下，感觉不如 Trace Viewer 简洁。
在开源项目中的使用

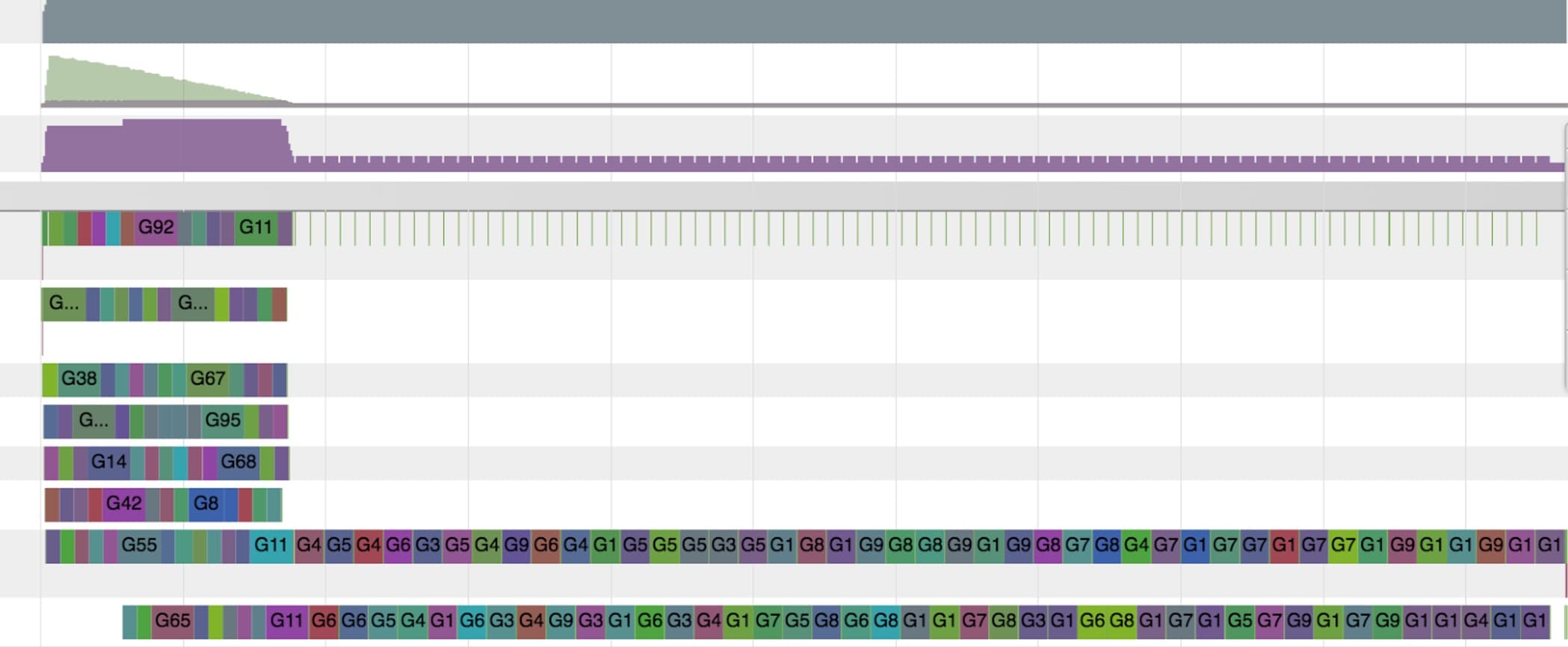

Golang 用它来可视化展示执行过程 https://golang.org/cmd/trace/
go test -trace trace.out pkg
go tool trace trace.out

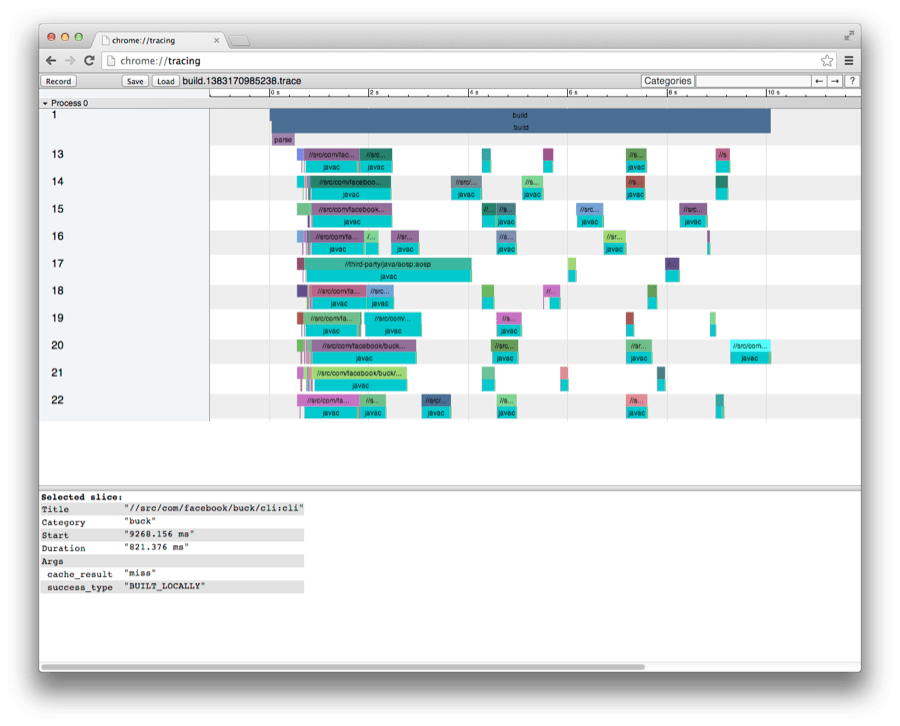

Facebook 的 Buck Build 系统，用它来展示 Build 时发生了什么
从这两个项目可以看出来 Trace Viewer 对于呈现「某段时间发生了什么」 还是有过人之处。
Trace Viewer Format

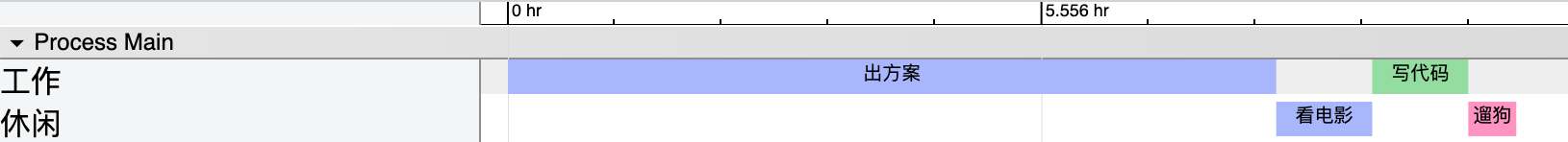

Trace Viewer 有一套自己的 Trace Event Format，只要文件遵循这个格式，就可以被展示。比如：
对应的 json 文件内容：
[ {"name": "出方案", "ph": "B", "pid": "Main", "tid": "工作", "ts": 0},
{"name": "出方案", "ph": "E", "pid": "Main", "tid": "工作", "ts": 28800000000},
{"name": "看电影", "ph": "B", "pid": "Main", "tid": "休闲", "ts": 28800000000},
{"name": "看电影", "ph": "E", "pid": "Main", "tid": "休闲", "ts": 32400000000},
{"name": "写代码", "ph": "B", "pid": "Main", "tid": "工作", "ts": 32400000000},
{"name": "写代码", "ph": "E", "pid": "Main", "tid": "工作", "ts": 36000000000},
{"name": "遛狗", "ph": "B", "pid": "Main", "tid": "休闲", "ts": 36000000000},
{"name": "遛狗", "ph": "E", "pid": "Main", "tid": "休闲", "ts": 37800000000}
]
每一个 Event 主要由以下几部分组成：
{
"name": "myName", // 事件名，会展示在 timeline 上
"cat": "category,list", // 事件分类，类似 Tag，但 UI 上不支持选择 Tag
"ph": "B", // phase，后面着重会讲到
"ts": 12345, // 事件发生时的时间戳，以微秒表示
"pid": 123, // 进程名
"tid": 456, // 线程名
"args": { // 额外参数，当选中某个 event 后，会在底部的面板展示
"someArg": 1,
"anotherArg": {
"value": "my value"
}
}
}
其中最重要的是 ph，最常用的组合是 B 和 E，分别表示 Begin 和 End，有了这两个信息，Trace Viewer 就能在 timeline 上找到起止点，将它绘制出来。也可以简化为 X，然后加上 dur 表示 duration
[ {"name": "出方案", "ph": "X", "pid": "Main", "tid": "工作", "ts": 0, "dur": 28800000000},
{"name": "看电影", "ph": "X", "pid": "Main", "tid": "休闲", "ts": 28800000000, "dur": 360000000},
{"name": "写代码", "ph": "X", "pid": "Main", "tid": "工作", "ts": 32400000000, "dur": 360000000},
{"name": "遛狗", "ph": "X", "pid": "Main", "tid": "休闲", "ts": 36000000000, "dur": 180000000},
]
但颜色看起来有点随机，能不能自定义呢，可以的，这时就要用到 cname 这个参数：
{"name": "出方案", "cname": "good", "ph": "X", "pid": "Main", "tid": "工作", "ts": 0, "dur": 28800000000},
将 cname 设置为 good，视觉上会看到绿色，在这里有可选的 cname 列表（藏的真够深···）
左边的 Process Main 能不能也进行个性化定制以显得不那么突兀呢？比如将它改成「时间线」
这就要使用 MetaData Phase 了
{"name": "process_name", "ph": "M", "pid": "Main", "tid": "工作", "args": {"name": "时间线"}}
它的表示方式是将 ph 设为 M，然后将 name 设为 5 种可选值中的一种，比如 process_name 则表示要对进程名做一些定制。metadata 主要是用来为某一类 event 提供更多的信息，比如自定义名字或重新设置排序优先级。

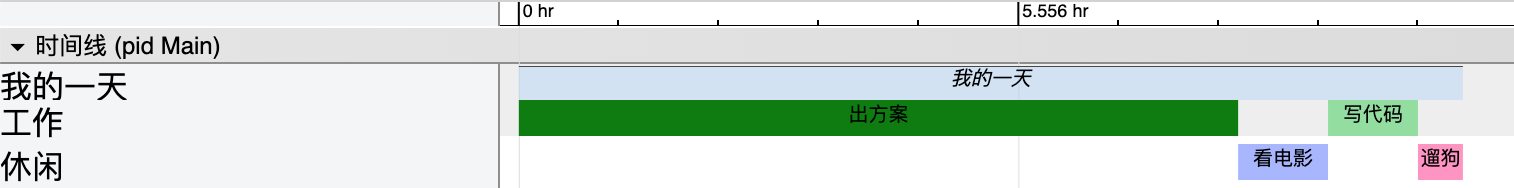

有一些事件，它不是执行耗时，但包含了其他事件，比如「我的一天」，它不是一个可被执行的事件，但将一天做的事情包含进来。这些被称为「异步事件」，表现上就像这样：
独占一栏，同时使用了斜体字，如果仔细看，还会发现顶部多了一条黑色的线。异步事件的 ph 为 b 和 e 也是 Begin 和 End，只不过变成了小写，同时还要提供 id 和 cat
[
{"name": "我的一天", "ph": "b", "cat": "daily", "id": "my-day", "pid": "Main", "tid": "工作", "ts": 0},
{"name": "我的一天", "ph": "e", "cat": "daily", "id": "my-day", "pid": "Main", "tid": "工作", "ts": 37800000000},
]
id 用来唯一标识两个异步事件是不是应该被作为同一个来看待（有可能多个异步事件名字都一样），cat 也是必选项，这个不太理解，可能等待的时间太孤独，需要一只猫来陪伴吧。
一件事可能会被拆分为更小的单元，然后执行过程中也会穿插着其他的事件，针对这样的场景，可以通过 Flow Event 来表示

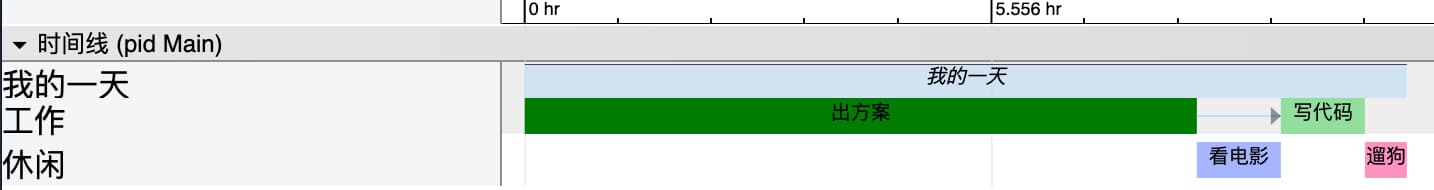

注意，在「出方案」和「写代码」之间多了一条线
{"name": "出方案", "cname": "good","ph": "X", "pid": "Main", "tid": "工作", "ts": 0, "dur": 28800000000},
{"name": "connect", "ph": "s", "id": "my-work", "pid": "Main", "tid": "工作", "ts": 28800000000},
{"name": "connect", "ph": "f", "bp": "e", "id": "my-work", "pid": "Main", "tid": "工作", "ts": 32400000000},
{"name": "写代码", "ph": "X", "pid": "Main", "tid": "工作", "ts": 32400000000, "dur": 3600000000},
Flow Event ph 的开始和结束分别为 s(start) 和 f(finish)，跟 Async Event 有点像，但有几点不同：
- 不需要带上 cat
- 同一个 Flow Event，除了 id 相同外，名字也必须相同
- 结束时用
"bp": "e"来表示
Flow Event 需要依附在已有的 Event 上，依附的过程其实就是 ts 匹配，相同/最近 ts 的 Event 会自动被匹配到。
出方案的过程中，可能会有纪念意义的事件需要记录下，比如想到了某个点子，这时可以用 ph: "I" 来表示（Instant）
{"name": "想到一个点子", "ph": "I", "pid": "Main", "tid": "工作", "ts": 18800000000}

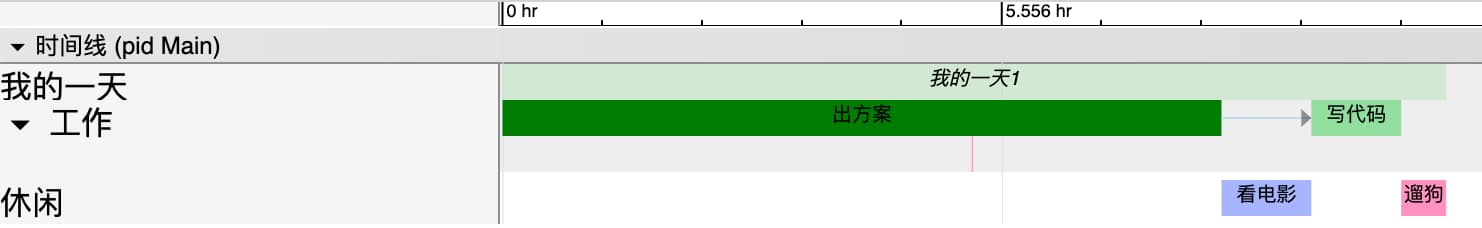

中间那根红线就是我们刚加的事件，选中之后会在底部出现该事件的详细信息。
作为一个上进的青年，一天下来之后，需要留一段时间反思今天做的好的和不好的，这可以通过 Snapshot 来体现，就像这样
右上角那个圆点就是 Snapshot 在 Timeline 上的表现，点击之后可以在底部看到详细内容。
{"name": "反思", "ph": "O", "id": "Ref", "pid": "Main", "tid": "其他", "ts": 37800000000, "args": {"snapshot": "充实的一天呢"}}
Snapshot 的 ph 为 O （字母 O），没有什么限制，详细的内容往 args.snapshot 里放就可以了。
这些差不多就是常用的 ph 了，部分 ph 会有附带的规则，再简单总结下：
ph B/E // 正常的开始/结束事件，最常见，也可以用 X + dur 来表示
ph M // Metadata 用来对一类 Event 附加更详细的信息，可以带来 UI 上的变化
ph I // 瞬时事件，类似 Mark 一下
ph s/e // 异步事件，表示自定义的一个事件，表现上跟正常事件会有区别
ph s/f // Flow 事件，会出现箭头，要通过 ts 匹配最近的 event，结束要使用 bp: e
ph O // Snapshot，表现上是一个醒目的圆点，可以在 `args.snapshot` 里放任意数据
以下是 Demo 对应的 Event 内容，只要能生成这样的 JSON 文件，就可以使用 Trace Viewer 强大的可视化能力。
[
{"name": "我的一天", "ph": "b", "cat": "daily", "id": "my-day", "pid": "Main", "tid": "工作", "ts": 0},
{"name": "我的一天1", "ph": "e", "cat": "daily", "id": "my-day", "pid": "Main", "tid": "工作", "ts": 37800000000},
{"name": "出方案", "cname": "good","ph": "X", "pid": "Main", "tid": "工作", "ts": 0, "dur": 28800000000},
{"name": "想到一个点子", "ph": "I", "pid": "Main", "tid": "工作", "ts": 18800000000},
{"name": "connect", "ph": "s", "id": "my-work", "pid": "Main", "tid": "工作", "ts": 28800000000},
{"name": "connect", "ph": "f", "bp": "e", "id": "my-work", "pid": "Main", "tid": "工作", "ts": 32400000000},
{"name": "写代码", "ph": "X", "pid": "Main", "tid": "工作", "ts": 32400000000, "dur": 3600000000},
{"name": "反思", "ph": "O", "id": "Ref", "pid": "Main", "tid": "其他", "ts": 37800000000, "args": {"snapshot": "充实的一天呢"}},
{"name": "看电影", "ph": "B", "pid": "Main", "tid": "休闲", "ts": 28800000000},
{"name": "看电影", "ph": "E", "pid": "Main", "tid": "休闲", "ts": 32400000000},
{"name": "遛狗", "ph": "X", "pid": "Main", "tid": "休闲", "ts": 36000000000, "dur": 1880000000},
{"name": "process_name", "ph": "M", "pid": "Main", "tid": "工作", "args": {"name": "时间线"}}
]
在线使用 Trace Viewer
通过 chrome://tracing 的方式来使用 Tracer Viewer 还是不太方便，也不利于传播，Google 虽然在 catapult 里提供了 trace2html，但包含的文件很多，使用起来还是有点麻烦，于是参考了 go trace 的源码，把相关文件上传到了 CDN，然后在一个 html 文件里引用，这样只需一个文件即可。
<!DOCTYPE html>
<!--
Copyright (c) 2014 The Chromium Authors. All rights reserved.
Use of this source code is governed by a BSD-style license that can be
found in the LICENSE file.
-->
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8" />
<style>
body {
font-family: arial, sans-serif;
}
</style>
<script
src="https://sf1-ttcdn-tos.pstatp.com/obj/developer-baas/baas/ttnbrzs5vgcryya2z2/7d1b75402231d1cd_1583755520315.js"></script>
<script>
'use strict';
window.__hideTraceViewerPolyfillWarning = true;
function onTraceViewerImportFail() {
document.addEventListener('DOMContentLoaded', function () {
document.body.textContent =
'tracing/bin/trace_viewer_full.html is missing. ' +
'Run vulcanize_trace_viewer from $TRACE_VIEWER and reload.';
});
}
</script>
<link rel="import"
href="https://sf1-ttcdn-tos.pstatp.com/obj/developer-baas/baas/ttnbrzs5vgcryya2z2/4b94a178762f4049_1583756222365.html"
onerror="onTraceViewerImportFail(event)">
<style>
html,
body {
box-sizing: border-box;
overflow: hidden;
margin: 0px;
padding: 0;
width: 100%;
height: 100%;
}
#trace-viewer {
width: 100%;
height: 100%;
}
#trace-viewer:focus {
outline: none;
}
</style>
<script>
'use strict';
(function () {
var viewer;
var url;
var model;
function load() {
var req = new XMLHttpRequest();
var isBinary = /[.]gz$/.test(url) || /[.]zip$/.test(url);
req.overrideMimeType('text/plain; charset=x-user-defined');
req.overrideMimeType('contentType: "application/x-www-form-urlencoded;charset=utf-8"');
console.log(url);
req.open('GET', url, true);
if (isBinary)
req.responseType = 'arraybuffer';
req.onreadystatechange = function (event) {
if (req.readyState !== 4)
return;
window.setTimeout(function () {
if (req.status === 200)
onResult(isBinary ? req.response : req.responseText);
else
onResultFail(req.status);
}, 0);
};
req.send(null);
}
function onResultFail(err) {
var overlay = new tr.ui.b.Overlay();
overlay.textContent = err + ': ' + url + ' could not be loaded';
overlay.title = 'Failed to fetch data';
overlay.visible = true;
}
function onResult(result) {
model = new tr.Model();
var i = new tr.importer.Import(model);
var p = i.importTracesWithProgressDialog([result]);
p.then(onModelLoaded, onImportFail);
}
function onModelLoaded() {
viewer.model = model;
var urlParams = new URLSearchParams(window.location.search);
var title = urlParams.get("title") || "";
document.getElementById('title').innerHTML = title;
}
function onImportFail(err) {
var overlay = new tr.ui.b.Overlay();
overlay.textContent = tr.b.normalizeException(err).message;
overlay.title = 'Import error';
overlay.visible = true;
}
document.addEventListener('WebComponentsReady', function () {
var container = document.createElement('track-view-container');
container.id = 'track_view_container';
viewer = document.createElement('tr-ui-timeline-view');
viewer.track_view_container = container;
Polymer.dom(viewer).appendChild(container);
viewer.id = 'trace-viewer';
viewer.globalMode = true;
Polymer.dom(document.body).appendChild(viewer);
var urlParams = new URLSearchParams(window.location.search);
url = urlParams.get("tracing_url");
load();
});
}());
</script>
</head>
<body>
</body>
</html>
使用方式：http://path/to/this.html?tracing_url=path/to/tracing.json
踩过的坑
JSON 文件里，如果出现 AStart-BStart-AEnd-BEnd 这样的交叉式多行数据，有可能会导致解析失败。解决方法就是拆解为正常的顺序 AStart-AEnd-BStart-BEnd。
还有，如果发现某个 Event 的 Start 和 End 明明在那里，但却还是报找不到 End 的话，通常是这个 End 被其他 Start 匹配了（即使名字不一样），所以 root cause 很可能是因为那个 solo Start。
小结
Trace Viewer 是一款强大的可视化利器，虽然通常被拿来做性能分析，但它的使用场景其实很广，至于能做出什么来，就看你的想象力咯。
